工商業微網
微電網光伏直流變流器模塊
重量
庫存
隱藏域元素占位

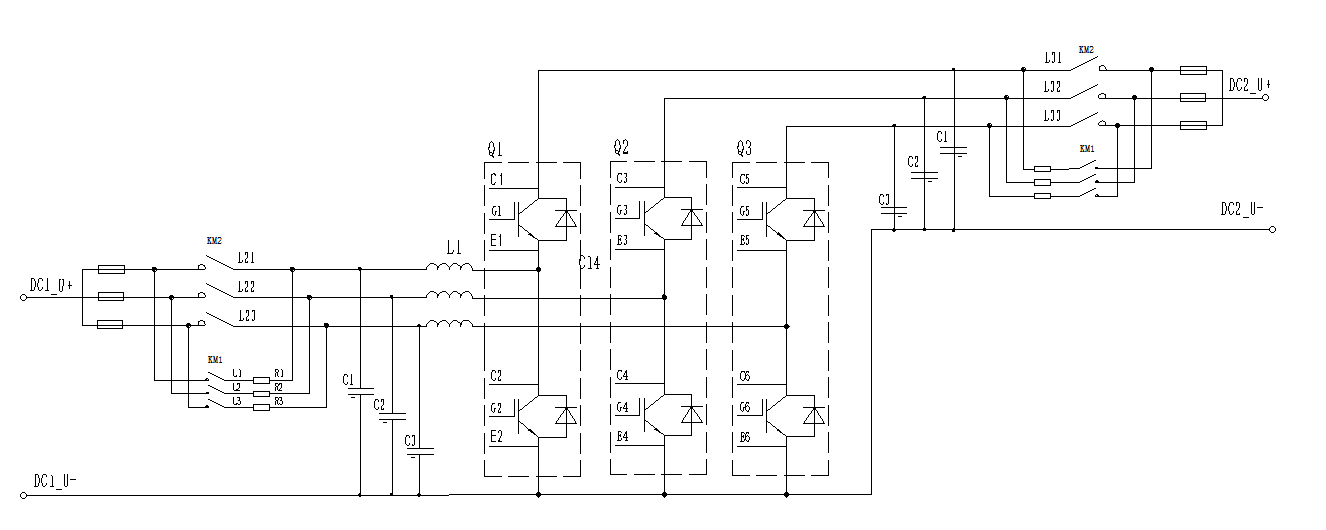

原理示意圖：
產品特點：
- 交錯三電平拓?fù)?，等效開關頻率高，紋波小，系統更穩定；
- 交錯磁集成電感，損耗更低，整體轉化率高達99%；
- 具備功率、穩壓、充電等功能 ；
- 根據EMS指令，與電池及電網進行能量互動；
- IP54防護等級，寬溫度運行能力，適應性更廣；
|
產品型號 |
IN-30K |
IN-60K |
IN-125K |
IN-200K |
|
光伏輸入側參數 |
||||
|
額定輸入功率 |
30kW |
60kW |
125kW |
145kW |
|
額定輸入電壓 |
750V |
1200V |
||
|
額定輸入電流 |
42A(3X14A) |
80A（6X14A） |
167A（4X42A） |
167A（4X42A） |
|
最大輸入電壓 |
1000V |
1500V |
||
|
MPPT輸入范圍 |
200~950V |
200~950V |
200~950V |
900~1500V |
|
啟動電壓 |
180V |
850V |
||
|
MPPT路數 |
3 |
6 |
4 |
4 |
|
每路MPPT最多輸入串?dāng)?shù) |
1 |
1 |
3 |
3 |
|
最大輸入電流 |
75A(3X20A) |
120A(6X20A) |
180A(4X45A) |
|
|
最大直流短路電流 |
75A(3X20A) |
120A(6X20A) |
180A(4X45A) |
|
|
輸入防反 |
有 |
|||
|
組串電流檢測 |
有 |
|||
|
浪涌保護 |
有 |
|||
|
絕緣檢測 |
有 |
|||
|
直流側端子 |
MC4 |
|||
|
光伏組件抗PID |
可選 |
|||
|
輸出側參數 |
||||
|
額定輸出功率 |
30kW |
60kW |
125kW |
200kW |
|
額定輸出電壓 |
750V |
1200V |
||
|
額定輸出電流 |
45A |
80A |
167A |
|
|
輸出電壓范圍 |
500~950V |
900~1500V |
||
|
最大輸出電流 |
75A |
104A |
180A |
|
|
穩壓精度 |
≤ 1% |
|||
|
穩流精度 |
≤ 1% |
|||
|
直流電壓紋波 |
≤ 2% |
|||
|
直流電流紋波 |
≤ 2% |
|||
|
控制方式 |
功率/穩壓/充電 |
|||
|
充電方式 |
三段式/BMS指令 |
|||
|
輸出保護功能 |
限壓/限流/過流/過溫/過壓 |
|||
|
系統參數 |
||||
|
通訊接口 |
CAN2.0、RS485 |
|||
|
通訊協議 |
Modbus RTU、Modbus-TCP、CAN2.0 |
|||
|
主回路拓?fù)浣Y(jié)構 |
三電平交錯并聯 |
|||
|
運行模式 |
支持恒功率、恒壓、恒流控制 |
|||
|
并機個數 |
8 |
|||
|
系統最高效率 |
≥99% |
|||
|
噪聲 |
＜60dB |
|||
|
防護等級 |
IP20/IP54 |
|||
|
允許環境溫度 |
-20~50℃ |
|||
|
冷卻方式 |
強制風冷 |
|||
|
允許相對濕度 |
0~95%（無凝露） |
|||
|
允許海拔高度 |
海拔高度2000米以下不降額，2000米~4000米降額運行 |
|||
