電能質量
高壓無源濾波補償裝置
重量
kg
庫存
隱藏域元素占位
- 產品描述
- 技術參數

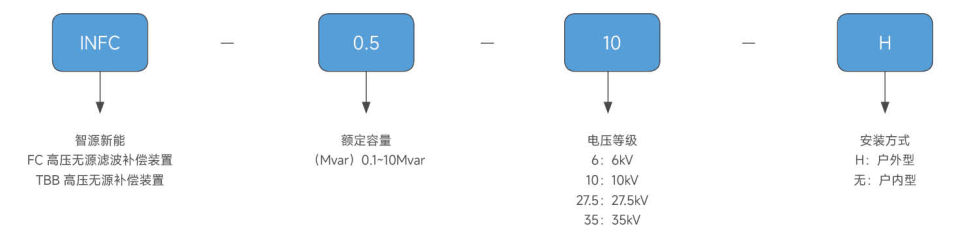

- 型號說明
- 外形尺寸
-
IN系列高壓無源濾波補償裝置FC、高壓無功補償裝置TBB，裝置主要用于 6kV、10kV、35kV 等工頻電力系統，進行集中式無功補償、諧波治理或高壓電機的就地補償治理等。 FC具有吸收電網諧波電流和補償系統無功功率兩個功能，吸收電網諧波主要有3次、5次、7次、11次、13次及以上的諧波。
本裝置主要由開關組件、濾波電容器、濾波電抗器、電阻器、放電線圈、氧化鋅避雷器等組成，根據用戶需要做成柜式或圍欄式，濾波器除起濾波作用外，還兼起無功補償作用。
LC濾波器主要有單調諧濾波器、高通濾波器、C型濾波器等，實際運用中根據諧波電流的分布及大小，以及無功需求情況設計成幾組濾波器，每一組濾波器對應某一次諧波呈低阻抗，高通濾波器對截止頻率以上的諧波均呈低阻抗，C型濾波器具有調諧頻帶寬、損耗低的特點。
按主接線及柜體結構設置五防電氣閉鎖及機械閉鎖，防止誤操作。
-
IN系列FC/TBB高壓濾波補償裝置廣泛用于電力、冶煉、電鐵、鋁廠、化工、煤礦、軋機、電弧爐、高壓電機泵站等諧波發生量較大的行業。
適用于 6kV、10kV、35kV、110KV電網諧波治理及無功補償；根據諧波含量和無功數據，經過計算機仿真設計濾波補償支路，采用高性能濾波電容器、濾波電抗器，抑制并吸收諧波電流；降低諧波電壓畸變率，降低線路損耗，減少流入系統的諧波電流。提高功率因數。
-
-
產品尺寸，請來電咨詢。
