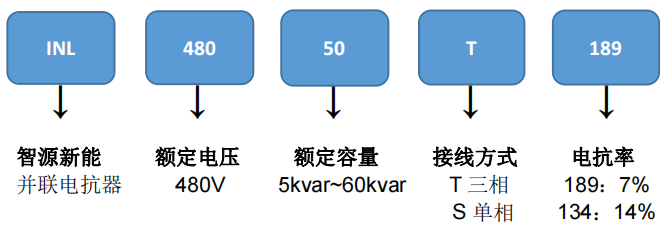

- 型號說明
- 外形尺寸
-
1.簡介
本系列抗諧波電抗器產品主要為 0.4kV 系統電力電容器配套，改善電力系統的功率因數，能有效抑制電網的高次諧波，減輕電容器由諧波引起的過載，防止諧波放大，對電容的安全運行，改善網絡電壓波形，提高供電質量和電網安全經濟運行起良好的作用。適用于 3、5、7、11、13次諧波負載的無功補償及濾波作用。
2.產品特點
電抗率：6%、7%、12%、14% 及非標定制
低溫升：≤ 70K(@工頻額定電流)
低噪音：≤ 48dB(@工頻、距離產品1m測量)
絕緣等級：H 級(180℃)
耐 壓：相對相，相對地施加4kVac，1min，無擊穿閃絡現象。
線性度：1.8In，電感值不低于0.95額定電感。
過溫保護：NC125℃溫控。
執行標準：GB/T 1094.6-2011《電抗器》IEC60076-6 《Reactors》
-
額定電壓（V）
0.25kV,0.28kV,0.45kV,0.48kV,0.525kV多種電壓等級可選
額定容量
5kvar,10kvar,20kvar,30kvar,40kvar,50kvar,60kvar多種容量可選
接線方式
單相,三相,分補
類型
銅芯,鋁芯
絕緣等級
H級（1801）
絕緣耐壓
4kV對地及相間,時間1M,無擊穿
噪聲
w48dB（測試距離電抗器1米）
使用條件
戶內
工作環境溫度
-25%~+40℃（確保柜內通風良好）
儲存/運輸溫度
-40℃~60℃
間隔距離
水平方向＜6CM,垂直方向＜12CM
電抗率
6%,7%,13%,14%及定制
海拔高度
2000m以下（超過要求請致電說明）
依據標準
GB/1094.6-2011
-
