應用案例
400V-APF在長春某大賣場應用
項目：
長春某大賣場配電室(改造項目)
現場描述：
長春某大賣場配電室分布30多臺變壓器，主要分為照明變壓器和動力變壓器兩類。照明變壓器又分為不同支路，通過支路配電箱給各個商鋪供電;動力變壓器主要給風機、空調、電梯等供電。由于商場大部分負載為整流設備，功率因數均很高，現場原配的電容器均未投入。設備運行過程中，有三臺變壓器噪聲較大且有異響，零線發熱嚴重。經現場測試和分析表明：母線電流諧波畸變嚴重，零線電流非常大，諧波電流中主要以3此諧波為主。
解決方案：
現代電氣負荷與傳統電氣負荷發生了很大的變化。過去的負荷以電阻(照明、加熱)、電感(電動機)為主，現在的負荷很多是整流電路。大賣場三相四線供電系統中，節能燈、LED大屏幕、計算機、空調、電梯變頻器等設備都采用了整流電路。3次等零序性諧波由整流負載產生，并且零線中3次諧波電流是相線中3次諧波電流的3倍。
3次諧波電流帶來嚴重的危害。3次諧波電流在變壓器初級繞組中形成環流，導致初級繞組溫度升高，盡管變壓器還沒達到額定功率。由于3次諧波電流的存在，使得零線電流異常增大，甚至超過相線電流，盡管三相負荷平衡。而零線不同于相線，有過流保護裝置，因此在電流過大的情況下，不會進行保護，只能任憑發熱。對于零線過熱的情況此客戶非常的重視。

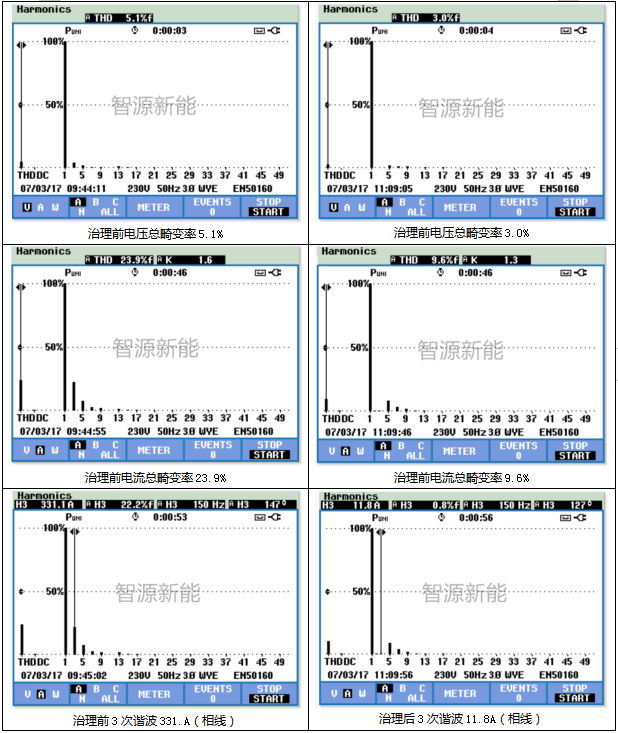

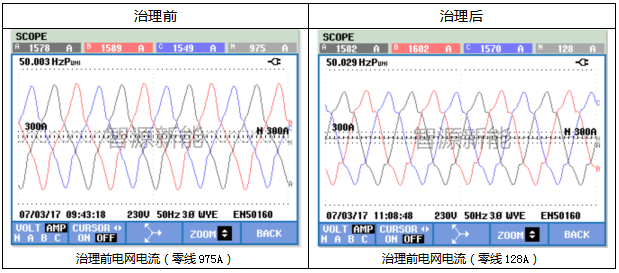

為了消除設備隱患、降低損耗、提高電能質量及提升配電室安全運行水平，通過智源新能技術人員在現場諧波測試與方案評估，最終對變壓器產生的諧波進行了有效的治理。下圖為有源濾波柜運行之前和之后兩種狀態下的諧波數據對比。
治理效果：
