應用案例
400V-APF在連云港中頻石墨化爐現場應用
項目：
江蘇連云港某新材料科技有限公司(改造項目)
現場描述：
該現場由上級變電站引入一條10KV高壓進線，為兩臺容量為630KVA的變壓器供電，電壓等級為10/0.4KV，1#變壓器主要負載有兩臺400KW中頻石墨化燒結爐，2#變壓器主要負載有一臺400KW中頻石墨化燒結爐和3臺100KW真空碳化爐。
由于中頻石墨化燒結爐和真空碳化爐都是典型的諧波源負載，運行時會產生大量諧波流入其所在配電系統，導致諧波電流、諧波電壓畸變率嚴重超標，不僅直接干擾危害系統內生產設備的長期安全運行和電力損耗，還將直接導致電容補償設備不能正常運行而使月平均功率因數達不到0.9的考核標準，沒有會被供電部門加征為數不低的力調費，同時諧波將饋入高壓母線系統，導致10KV高壓計量考核點諧波指標超標，供電部門也要求進行治理。
解決方案：
通過智源新能技術人員在現場諧波測試與方案評估，選用4臺三相三線200A有源電力濾波器來進行諧波治理與消減!

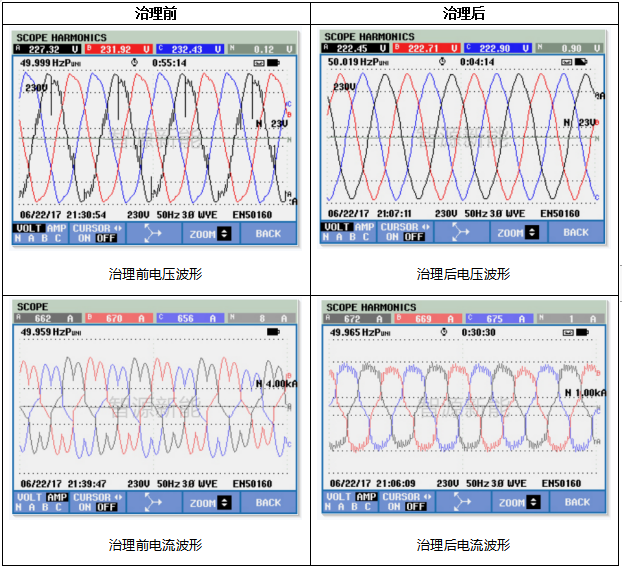

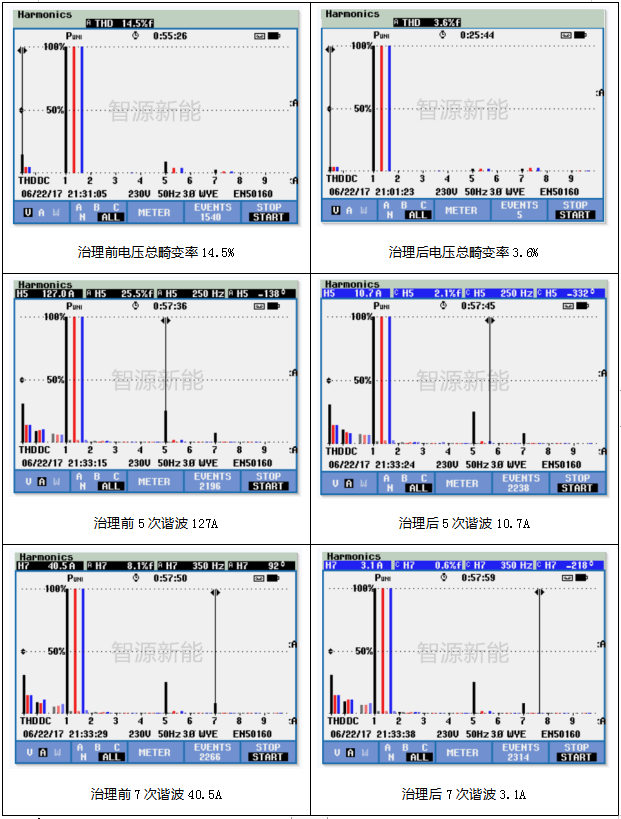

治理效果：
