微電網光儲逆變器模塊

交錯三電平拓?fù)?，等效開關頻率高，紋波小，系統更穩定；交錯磁集成電感，損耗更低，整體轉化率高達98%；

所屬分類：

工商業微網

微電網變流器模塊

咨詢熱線：

022 - 68855597

相關推薦

在線留言

重量

數量

庫存

加入購物車

立即購買

隱藏域元素占位

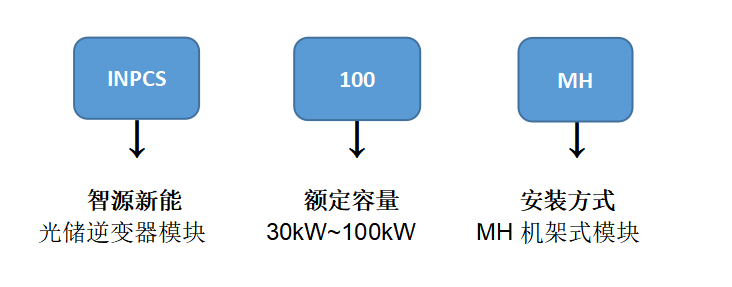

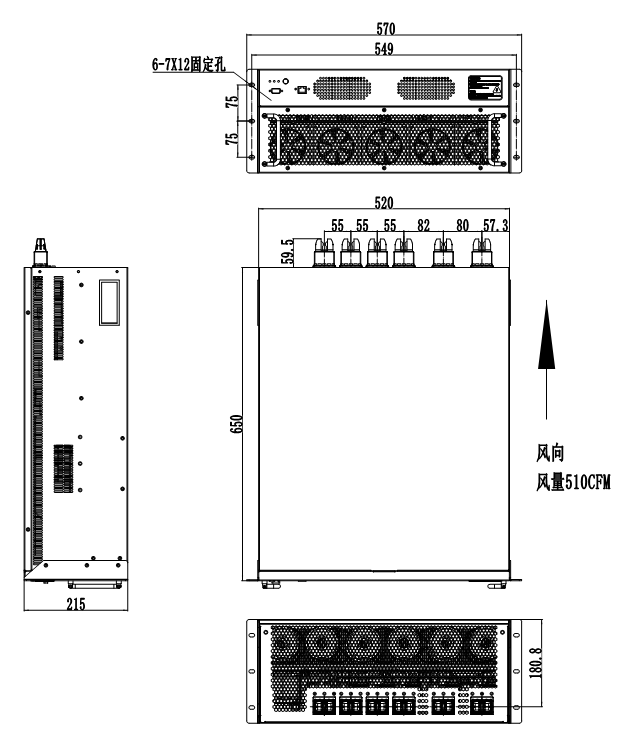

產品描述技術參數 型號說明外形尺寸

原理框架圖：

產品特點：

交錯三電平拓?fù)洌刃ч_(kāi)關頻率高，紋波小，系統更穩定；
交錯磁集成電感，損耗更低，整體轉化率高達98%；
具備PQ、VF、SVG、VSG 等功能；
根據EMS指令，與電網進行能量互動；
高防護等級，寬溫度運行能力，適應性更廣；

型號	IN-PCS-30	IN-PCS-62.5	IN-PCS-100
交流側參數
額定輸出功率（kW）	30	62.5	100
最大輸出功率（kW）	50	75	110
接線方式	三相三線，IT系統
輸出過載能力（倍）	1.1@長期；1.2@1min
交流額定電流（A）	43A@45℃	90A @ 45℃	146A @ 45℃
交流最大電流（A）	54A@45℃	113A@45℃	165A@45℃
允許電網電壓（Vac）	320~450		540~800
允許電網頻率（Hz）	50/60（-2.5~1.5）
總電流諧波畸變率	≤3%（額定功率）
額定功率因數	＞0.99
輸出電壓失真度	≤3%（線性額定功率負載）
直流側參數
最大直流功率（kW）	36	75	100
直流電壓范圍（Vdc）	520~900		900~1500
最大電流（A）	69	144	165
直流側耐受短路沖擊電流	50kA@2ms
通訊接口
通訊接口	CAN2.0、RS485、及EtherCAT
通訊協議	Ethercat、Modbus RTU、Modbus-TCP、CAN2.0
BMS接入	有（無源干接點）
保護
交、直流側防雷	具備
直流側絕緣保護	具備
交流漏電流保護	具備
交流側保護	過流、過壓、頻率、
直流側保護	過流、過壓、短路、防反
過溫保護	具備
交流相序自適應	具備
功率模塊（IGBT）保護	具備
通訊故障保護	具備
冷卻系統故障保護	具備
故障錄波	不少于4周波，每周波256 個點
主動孤島檢測功能	具備
系統參數
模塊主回路拓?fù)浣Y(jié)構	三電平	三電平交錯并聯
運行模式	支持恒功率、恒壓、恒流控制
并機個數	8
其他功能	PQ、VF、SVG、VSG
并離網轉換	可選配
交直流側EMI濾波	具備
系統最高效率	≥98%
充放電轉換時間	≤50ms
噪聲（dB）	＜75
防護等級	IP20/IP65
允許環境溫度（℃）	-20~50
冷卻方式	強制風冷
允許相對濕度	0~95%（無凝露）
允許海拔高度	海拔高度2000米以下不降額，2000米~4000米降額運行
